図脳CADテクノコラム｜No.95（2DCAD） 『メカニカルキット』があれば、部品をカンタンに配置可能！

★☆操作の詳細を知りたい方は　『図脳クラブ』へ！☆★
『図脳クラブ』内コンテンツ「How to 図脳CAD」にて多くの動画を公開中！
【図脳クラブ】http://caduser.photron.co.jp/

図脳CADシリーズ（2次元CAD、3次元CAD）のユーザー様を対象に、
会員専用Webサイト『図脳クラブ』を開設しています。
ユーザー登録をされた方ならどなたでも入会無料！

図脳クラブにログイン後、［サポート］-［How to 図脳CAD］にて
図脳CADの便利機能についての動画を公開中です。

図脳クラブを有効活用し、より快適に図脳CADを使いこなしましょう！

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

テクノコラムNo.91にて、「コマンドをツールバーへアイコン化して配置できることを紹介しました。

https://youtu.be/usRhdB4Fr0Y?list=PLi...

『図脳RAPIDPRO18/図脳RAPID18』で【メカニカルキット Ver.4】を導入すればコマンドだけでなく、部品データも「コマンドアイコン」化して画面上に配置することも可能です。

この機能を活用すれば、使用頻度の高い部品データを非常に簡単に図面上に配置できます。

ツールバーへの配置手順は以下の通りです。

1. 部品データを[作図]-[部品]-[登録]コマンドより登録します。
2. [設定]-[部品配置ツール設定]コマンドをクリックします。
3．[部品ファイル名]欄より、先程登録した部品を選択し[コマンド名]欄に
任意の名称（例：部品A）を入力し、了解ボタンを押します。
4. [ツール]-[ツール設定]コマンドをクリックし、[コマンド]タブを開きます。
5. 画面左側[種類]欄内から[その他]-[部品配置]をクリックします。

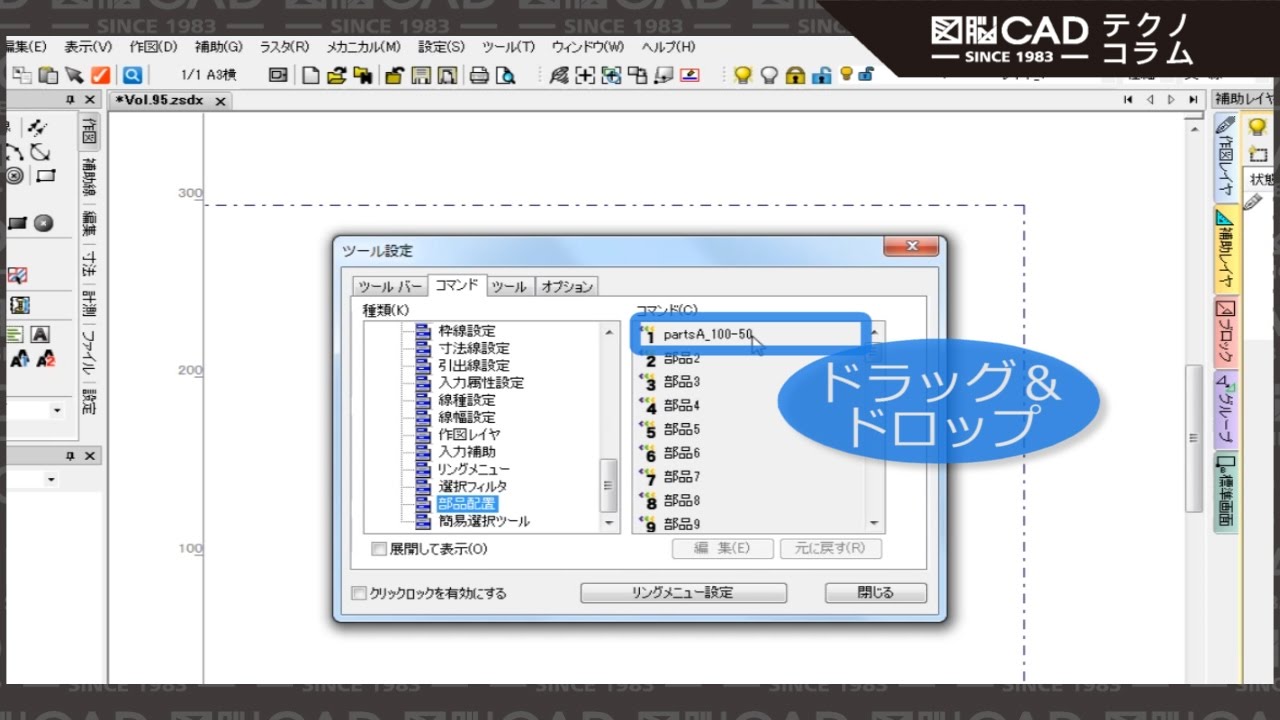

6. 画面右側[コマンド]欄内に、
ステップ3で入力したコマンド名（例：部品A）が表示されますので、
画面周辺の新規にアイコンを追加したい位置にドラッグ&ドロップします。
7. 追加されたアイコンをクリックすることで、
部品データをカンタンに配置できるようになります。

上記の機能のうち、ステップ3以降は、図脳RAPIDPRO18/RAPID18がインストールされていて、さらにオプションキットシリーズ『メカニカルキット Ver.4』をインストールすると使用できる機能です。

コマンドアイコン化することで、作図効率をアップしてみませんか。
