図脳CADテクノコラム｜No.87（2DCAD） 文字の自動レイヤ振り分けで、文字レイヤをラクラク管理

★☆操作の詳細を知りたい方は　『図脳クラブ』へ！☆★
『図脳クラブ』内コンテンツ「How to 図脳CAD」にて多くの動画を公開中！
【図脳クラブ】http://caduser.photron.co.jp/

図脳CADシリーズ（2次元CAD、3次元CAD）のユーザー様を対象に、
会員専用Webサイト『図脳クラブ』を開設しています。
ユーザー登録をされた方ならどなたでも入会無料！

図脳クラブにログイン後、［サポート］-［How to 図脳CAD］にて
図脳CADの便利機能についての動画を公開中です。

図脳クラブを有効活用し、より快適に図脳CADを使いこなしましょう！

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
文字や寸法線のレイヤー分けに苦労していませんか？
図面を作成する際に、図、文字、寸法線を別レイヤーで作成すると、
図面活用がとても便利になります。
例えば、別レイヤーにすることでちょっとしたコメントなどを印刷時に容易に
非表示にすることもできます。

ですが、作図中にいちいちレイヤーを切り替えるのはかなりの手間な上に、
思考が中断されてしまうことを嫌う方も多いのではないでしょうか。

その煩わしさから解放してくれる『図脳RAPIDPRO18』の機能が
「文字の作図属性」と「寸法文字の作図属性」です。
操作手順は以下の通りです。

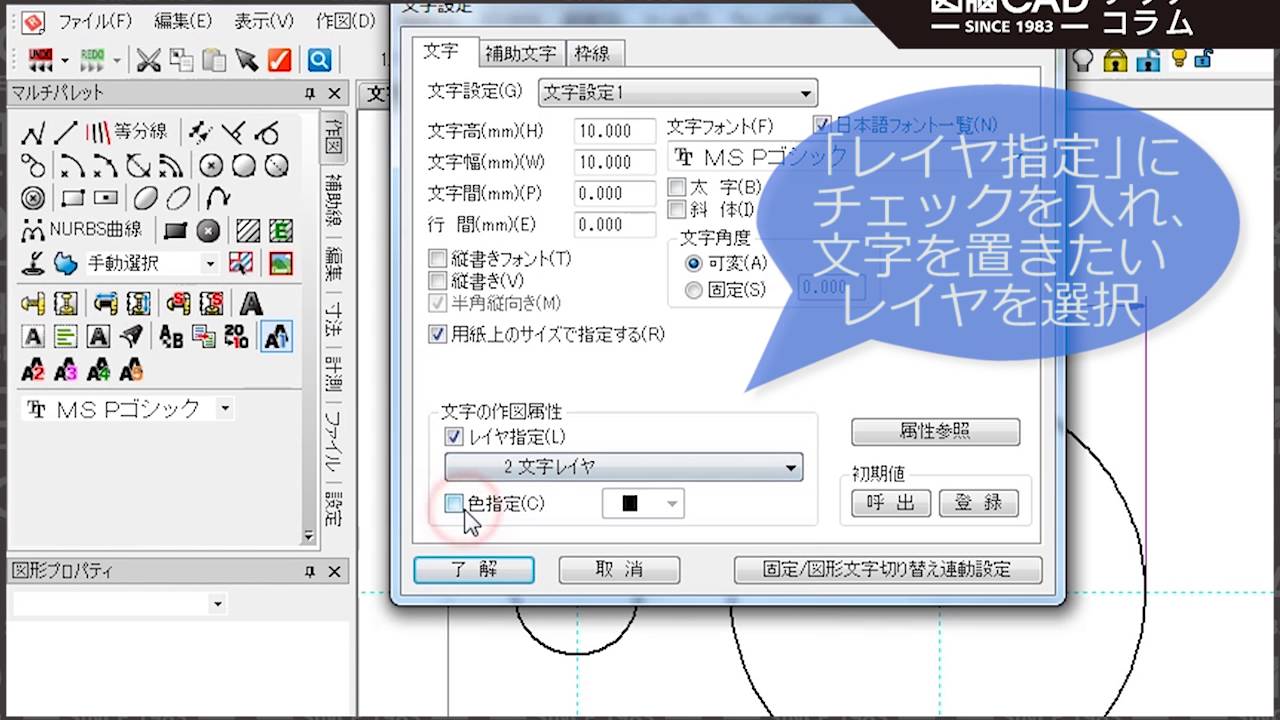

[設定]-[文字設定]-[文字]タブの「文字の作図属性」と
[設定]-[寸法設定]-[文字]タブの「寸法文字の作図属性」です。

この他、文字設定ダイアログには[補助文字]タブ、[枠線]タブもあり、
文字と同様にレイヤーと色を指定することができます。
さらにそれぞれ５パターンの登録が可能なので、切り替えて使用することで
提出先に合わせたレイヤ環境が実現できます。

この機能は図脳RAPIDPRO18に搭載されています。
ぜひご活用ください。
